Folgende Bauarten gibt es:

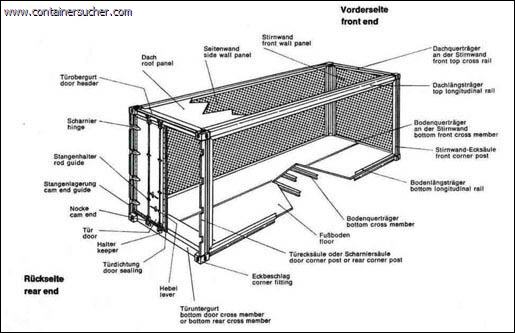

Container Innenansicht

Standard - Seecontainer

DV ( Dry-Van-Container ) oder auch als Boxcontainer bezeichnet, sind Seecontainertypen die nach allen Seiten geschlossen sind und je nach Bedarf unterschiedliche Positionen der Türen bieten.

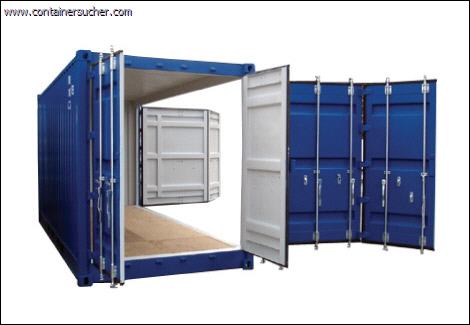

Standardcontainer kommen mit Türen an einer Stirnseite daher, aber es gibt auch Seecontainer die bieten auf beiden Stirnseiten ( Double Door Container ) Türen, oder es gibt Türen an der Seite oder den Seiten ( Side Door Container ).

8 Fuß ( 2,438 m )

Brutto Gewicht (kg)
Zuladung (kg)
Tara (kg)
Volumen (m3) 9,92
Außenabmessungen in Meter
Länge 2,438
Breite 2,200
Höhe 2,260
Türöffnung in Meter
Breite 2,100
Höhe 1.949
Innenabmessungen in Meter
Länge 2,278
Breite 2,112
Höhe 2,060




< Kleinere Abweichungen sind aufgrund verschiedener Baureihen möglich>

10 Fuß ( 2,991 m )

Brutto Gewicht (kg)
Zuladung (kg) 11.300
Tara (kg) 10.000
Volumen (m3) 15,9
Grundfläche innen (m²) 6,66
Außenabmessungen in Meter
Länge 2,991
Breite 2,438
Höhe 2,370
Türöffnung in Meter
Breite 2,320
Höhe 2,280
Innenabmessungen in Meter
Länge 2,834
Breite 2,330
Höhe 2,370

< Kleinere Abweichungen sind aufgrund verschiedener Baureihen möglich>

Verschönern Sie Ihr Zuhause

15 Fuß (4,387 m)

Brutto Gewicht (kg) 1.030
Zuladung (kg)
Tara (kg)
Volumen (m3) 23,85
Grundfläche innen (m²)
Außenabmessungen in Meter
Länge 4,387
Breite 2,200
Höhe 2,260
Türöffnung in Meter
Breite 2,320
Höhe 2,280
Innenabmessungen in Meter
Länge
Breite
Höhe

< Kleinere Abweichungen sind aufgrund verschiedener Baureihen möglich>

20 Fuß (6,096 m)

Brutto Gewicht (kg) 24.000
Zuladung (kg) 21.750
Tara (kg) 2.250
Volumen (m3) 32,5
Grundfläche innen (m²) 13,88
Außenabmessungen in Meter
Länge 6,058
Breite 2,438
Höhe 2,370
Türöffnung in Meter
Breite 2,320
Höhe 2,280
Innenabmessungen in Meter
Länge 5,890
Breite 2,330
Höhe 2,370

< Kleinere Abweichungen sind aufgrund verschiedener Baureihen möglich>

20 Fuß High Cube (6,096 m)

Brutto Gewicht (kg)
Zuladung (kg)
Tara (kg)
Volumen (m3) 37,4
Grundfläche innen (m²) 13,88
Außenabmessungen in Meter
Länge 6,058
Breite 2,438
Höhe 2,896
Türöffnung in Meter
Breite 2,338
Höhe 2,585
Innenabmessungen in Meter
Länge 5,898
Breite 2,352
Höhe 2,690

< Kleinere Abweichungen sind aufgrund verschiedener Baureihen möglich>

20 Fuß Side Door Container

Brutto Gewicht (kg) 24.000
Zuladung (kg) 19.600
Tara (kg) 4.400
Volumen (m3) 33,8
Grundfläche innen (m2) 13,88
Außenabmessungen in Meter
Länge 6,058
Breite 2,438
Höhe 2,591
Türöffnung in Meter
Breite
Höhe
Innenabmessungen in Meter
Länge 5,844
Breite 2,224
Höhe 2,604

< Kleinere Abweichungen sind aufgrund verschiedener Baureihen möglich>

20 Fuß Double Door Container

Brutto Gewicht (kg) 30.480
Zuladung (kg) 28.320
Tara (kg) 2.250
Volumen (m3) 32,8
Grundfläche innen (m2) 13,88
Außenabmessungen in Meter
Länge 6,058
Breite 2,438
Höhe 2,591
Türöffnung in Meter
Breite 2,320
Höhe 2,280
Innenabmessungen in Meter
Länge 5,895
Breite 2,350
Höhe 2,366

< Kleinere Abweichungen sind aufgrund verschiedener Baureihen möglich>

mit einer schönen Küchenrückwand

40 Fuß (12,192 m)

Brutto Gewicht (kg) 30.400
Zuladung (kg) 26.480
Tara (kg) 4.000
Volumen (m3) 66
Grundfläche innen (m²) 28,37
Außenabmessungen in Meter
Länge 12,192
Breite 2,438
Höhe 2,370
Türöffnung in Meter
Breite 2,320
Höhe 2,280
Innenabmessungen in Meter
Länge 12,010
Breite 2,330
Höhe 2,370


< Kleinere Abweichungen sind aufgrund verschiedener Baureihen möglich>

40 Fuß Side Door Container

Brutto Gewicht (kg) 24.000
Zuladung (kg) 18.300
Tara (kg) 5.700
Volumen (m3) 32,80
Grundfläche innen (m2)
Außenabmessungen in Meter
Länge 12,192
Breite 2,438
Höhe 2,896
Türöffnung in Meter
Breite
Höhe
Innenabmessungen in Meter
Länge 12,031
Breite 2,288
Höhe 2,547

< Kleinere Abweichungen sind aufgrund verschiedener Baureihen möglich>

40 Fuß High Cube (12,192 m)

Brutto Gewicht (kg) 30.400
Zuladung (kg) 26.480
Tara (kg) 4.000
Volumen (m3) 66
Grundfläche innen (m2) 28,37
Außenabmessungen in Meter
Länge 12,192
Breite 2,438
Höhe 2,896
Türöffnung in Meter
Breite 2,340
Höhe 2,585
Innenabmessungen in Meter
Länge 12,032
Breite 2,352
Höhe 2,698


< Kleinere Abweichungen sind aufgrund verschiedener Baureihen möglich>

45 Fuß High Cube ( 13,716m )

Brutto Gewicht (kg) 34.000
Zuladung (kg) 29.050
Tara (kg) 4.950
Volumen (m3) 86,00
Grundfläche innen (m2) 31,79
Außenabmessungen in Meter
Länge 13,532
Breite 2,438
Höhe 2,370
Türöffnung in Meter
Breite 2,320
Höhe 2,280
Innenabmessungen in Meter
Länge 13,532
Breite 2,330
Höhe 2,370


< Kleinere Abweichungen sind aufgrund verschiedener Baureihen möglich>

Zugriffe heute: 1 - gesamt: 220.

Küchenrückwände, Duschrückwände, Badezimmerrückwände, Türrückwände oder Hauswandverkleidungen...

Wir machen Ihr Zuhause schön! >>hier

Open-Top-Container

Open Top-Container werden für jede Art von Stückgut (dry cargo) verwendet. Sie finden vorwiegend bei den folgenden Einsatzfällen Anwendung:

-für die Be- und Entladung per Kran oder Laufkatze von oben oder durch die Türen
-für hohe Ladung

Die Wände des Open Top-Containers bestehen zumeist aus gesicktem Stahl. Der Boden ist aus Holz gefertigt.

Er zeichnet sich durch folgende typische Konstruktionsmerkmale aus. Das Dach besteht aus abnehmbaren Spriegeln und einer abnehmbaren Plane. Der obere Türquerträger kann ausgeschwenkt werden.

Diese beiden Konstruktionsmerkmale vereinfachen den Be- und Entladevorgang des Containers entscheidend.
Speziell die Be- und Entladung per Kran oder Laufkatze kann bei geöffnetem Dach und ausgeschwenktem oberen Türquerträger sehr leicht von oben oder durch die Türen erfolgen.

Es ist jedoch zu beachten, dass die Dachspriegel des Open Top-Containers nicht nur dazu dienen, die Plane zu halten, sondern auch die Stabilität des Containers unterstützen. Deshalb sind für überhohe Ladungen Flats ( siehe Flatcontainer ) besser geeignet.

In den oberen und unteren Längsträgern sowie den Eckpfosten sind Zurrringe installiert, an denen die Ladung gesichert werden kann. Die Zurrringe sind mit maximal 1000 kg belastbar.

Die gängigen Abmessungen für Open Top-Container betragen 20' und 40'.

( Quelle: www.tis.gdv.de )

Flat-Container

20' Fuß Flat-Container
Flat-Container, 8' Fuß breit

Länge (Fuß) 20' 40'
Nenngröße (Meter) 6 12
Eigengewicht (kg) ca. 2.740 4.200
zulässiges Gesamtgewicht (kg) 24.000 30.480

Mit klappbaren, festen Endwänden oder ohne Endwände.

Klassifikation, Außenabmessungen und Gesamtgewicht nach DIN / ISO 668.

Ganz-Stahlausführung mit Eckbeschlägen nach DIN / ISO 1161 und Weichholzboden.

Spezifikation und Prüfung nach DIN / ISO 1496 Teil 5.

Zulassung gemäß dem Internationalen Übereinkommen über sichere Container (CSC).

Außenabmessungen1CC oder 1CX

zulässiges Gesamtgewicht30.480 kg

Eigengewichtca. 3.000 kg

GrundrahmenVerschweißter Stahlrahmen mit Eckbeschlägen nach DIN / ISO 1161, 2 Staplertaschen nach DIN / ISO für den beladenen Transport, klappbare oder feste bzw. ohne Stirnwände, stapelbar mind. 5fach.

BodenaufbauProfilstahllängsträger mit eingeschweißten Querträgern, 40 mm starkes, impr. Weichholz als Bodenbelag, auf die Querträger aufgelegt und verschraubt.

Wandaufbau(wenn vorhanden) Profilblech, 1,5 mm stark, 36 mm Sickentiefe, verschweißt mit der Rahmenkonstruktion.

Plattform (plat, platforms)

20' Fuß Platform-Container
Platform-Container, 8' Fuß breit

Länge (Fuß) 20' 40'
Nenngröße (Meter) 6 12
Eigengewicht (kg) ca. 1.950 3.700
zulässiges Gesamtgewicht (kg) 24.000 30.480

Der Platform Container wird in erster Linie für verschiffenden Packstücke in Übergröße (Überlänge, Überbreite, Überhöhe) genutzt.
